برای انتقال و توزیع جریان الکتریکی از کابل خودنگهدار استفاده میکنند که در دسته کابلهای قدرت قرار دارند. این کابلهای قدرت دارای روکش هستند که آنها را روی پایههای توزیع برق و دکلها از طریق یک نگهدارنده اجراء و نگهداری میکنند. استفاده از این کابل در اولین بار در کشور فرانسه بوده است اما در ایران مدت زیادی نیست که از این کابل استفاده میکنند. زمانی که به مزیتها و ویژگیهای این کابل پی بردند استقبال خوبی از آن داشتند و جایگاه مناسبی هم در بین سایر کابلها پیدا کرد.
هادی استفاده شده در این کابل ویژگیهای بهتری نسب به سایر هادیهایی که آنیل نشدهاند را ارائه میدهد. مجهز بودن این کابلها به عایق باعث میشود که اتصالی بین رشتهها ایجاد نشود و حتی احتمال سرقت آنها را کاملا از بین میبرد. اساسا روکش استفاده شده برای این کابل رنگی مشکی یا خاکستری دارد. کابلهای خودنگهدار به دو دسته فشار متوسط و فشار ضعیف تقسیم میشوند.
هادی این کابلها از فلز آلومینیوم است که عایق XLPE هم برای آنها استفاده شده است و در نهایت یک سیم نگهدارنده هم در آنها استفاده شده است. این سیم را برای کابلهایی که 20 کیلو ولت دارند و از فولاد هستند، استفاده میکنند. سیم نگهدارنده برای کابلهای خودنگهدار فشار ضعیف هم به عنوان سیم نول در آنها استفاده میشود. کابل خودنگهدار در مسیرهایی که کم عرض هستند، کاربرد دارند. این کابلها اصلا به صورت زمینی استفاده نمیشوند و برای برق کشی و روشنایی خانه یا هر مکان دیگری استفاده میشوند.
نوع محصول | قیمت(ریال) | نوع محصول | قیمت(ریال) |
---|---|---|---|
کابل خود نگهدار 16+16*1 | 197.839 | کابل خود نگهدار 35+16+25*1 | 575.218 |
کابل خود نگهدار 25+25*1 | 290.128 | کابل خود نگهدار 16-16+25+25*1 | 484.520 |
کابل خود نگهدار 16-25*1 | 249.553 | کابل خود نگهدار 25-25*1 | 292.065 |
کابل خود نگهدار 50+16+35*1 | 625.606 | کابل خود نگهدار 16-25+35*1 | 442.486 |
کابل خود نگهدار 35+35*1 | 395.943 | کابل خود نگهدار 25-16+35+35*1 | 631.706 |
کابل خود نگهدار 25-35+35*1 | 538.356 | کابل خود نگهدار 16+16*2 | 291.852 |
کابل خود نگهدار 16-16*2 | 304.582 | کابل خود نگهدار 16-25*2 | 394.352 |
کابل خود نگهدار 25-25*2 | 431.878 | کابل خود نگهدار 16-16+35*2 | 577.605 |
کابل خود نگهدار 25+35*2 | 427.900 | کابل خود نگهدار 16-16+25+35*2 | 731.421 |
کابل خود نگهدار 25-16+35*2 | 618.844 | کابل خود نگهدار 25-25+35*2 | 683.420 |
کابل خود نگهدار 16-35*2 | 485.581 | کابل خود نگهدار 25-35*2 | 532.786 |
کابل خود نگهدار 16-16+16*3 | 493.139 | کابل خود نگهدار 16-16+16+16*3 | 589.539 |
کابل خود نگهدار 16-16+25*3 | 618.313 | کابل خود نگهدار 16-16+16+25*3 | 692.304 |
کابل خود نگهدار 16-16+25+25*3 | 758.869 | کابل خود نگهدار 16-25+25*3 | 655.044 |
کابل خود نگهدار 16-25*3 | 527.350 | کابل خود نگهدار 16-16+16+35*3 | 849.833 |
کابل خود نگهدار 50+16+35*3 | 1.021.948 | کابل خود نگهدار 16-16+35*3 | 760.063 |
کابل خود نگهدار 16-16+25+35*3 | 905.923 | کابل خود نگهدار 25-16+25+35*3 | 934.034 |
کابل خود نگهدار 16-25+25+35*3 | 931.647 | کابل خود نگهدار 16-25+35*3 | 809.125 |
کابل خود نگهدار 25-25+35*3 | 840.949 | کابل خود نگهدار 16-16+35+35*3 | 958.698 |
کابل خود نگهدار 25-16+35+35*3 | 988.400 | کابل خود نگهدار 25-25+35+35*3 | 1.027.252 |
کابل خود نگهدار 16-35+35*3 | 861.104 | کابل خود نگهدار 25-35+35*3 | 905.260 |
کابل خود نگهدار 50+16+50*3 | 1.251.478 | کابل خود نگهدار 25-16+25+50*3 | 1.091.828 |
کابل خود نگهدار 50+25+50*3 | 1.279.722 | کابل خود نگهدار 16-16+35+50*3 | 1.097.132 |
کابل خود نگهدار 25-16+35+50*3 | 1.137.840 | کابل خود نگهدار 16-25+35+50*3 | 1.141.553 |
کابل خود نگهدار 25-25+35+50*3 | 1.186.902 | کابل خود نگهدار 25-16+50+50*3 | 1.230.395 |
کابل خود نگهدار 25-25+50+50*3 | 1.256.252 | کابل خود نگهدار 50+16+70*3 | 1.510.844 |
کابل خود نگهدار 70+16+70*3 | 1.625.410 | کابل خود نگهدار 25-16+35+70*3 | 1.458.997 |
کابل خود نگهدار 25-35+35+70*3 | 1.567.464 | کابل خود نگهدار 25-16+50+70*3 | 1.500.103 |
کابل خود نگهدار 16-25+50+70*3 | 1.488.169 | کابل خود نگهدار 25-25+50+70*3 | 1.551.022 |
کابل خود نگهدار 25-16+70+70*3 | 1.619.841 | کابل خود نگهدار 25-25+70+70*3 | 1.641.853 |
کابل خود نگهدار 25-35+70+70*3 | 1.696.351 | کابل خود نگهدار 70+25+95*3 | 2.035.012 |
کابل خود نگهدار 25-25+70+95*3 | 2.017.376 | کابل خود نگهدار 16-35+70+95*3 | 2.025.730 |
کابل خود نگهدار 25-35+70+95*3 | 2.064.051 | کابل خود نگهدار 25-25+95+95*3 | 2.120.008 |
کابل خود نگهدار 25-70+95+95*3 | 2.389.319 | کابل خود نگهدار 25-25+120+120*3 | 2.504.681 |
کابل خود نگهدار 25-35+120+120*3 | 2.566.870 | کابل خود نگهدار 25-70+120+120*3 | 2.725.858 |
کابل خود نگهدار 70+16+120*3 | 2.326.599 | کابل خود نگهدار 25-25+70+120*3 | 2.372.744 |
کابل خود نگهدار 25-70+70+120*3 | 2.498.316 | کابل خود نگهدار 25-70+120*3 | 2.172.916 |
کابل خود نگهدار 25-25+95+120*3 | 2.426.580 | کابل خود نگهدار 25-35+95+120*3 | 2.472.990 |
خرید کابل خودنگهدار آلومینیومی
از با اهمیت ترین کابل های برق در سیستم های برق تک فاز و سه فاز کابل های خودنگهدار در سایزهای 16 تا 120 میباشند. که اغلب مشتریان این محصولات در پی قیمت روز این کابلهای ارزان میباشند. کابلهای خودنگهدار از محصولاتی است که به طور کاملا تخصصی در فروشگاه اینترنتی پاسارگاد نوین ارائه میشود. همگی این کابلها از نوع استاندارد و دارای تاییدیه میباشند. کابل خودنگهدار به علت قیمت ارزان آنها همیشه مورد توجه قرار داشته اند.
این کابلها در مسافتهای طولانی و مکانهایی که احتمال سرقت کابلهای مسی بالاست، به عنوان جایگزین و گزینه اصلی مشتریان مطرح میباشد. کابلهای خودنگهدار تک فاز در سایزهای 10*2، 16*2 و 16+25*2 تولید شده که در سیستمهای برق تک فاز به کار گرفته میشود. کابل خودنگهدار از با اهمیت ترین کابلهایی بوده که به مقدار زیادی توسط فروشگاه اینترنتی پاسارگاد نوین به مشتریان عرضه شده است. این کابلها در قرقرههای 1000 متری در دسترس بوده و برای سفارش متراژهای پایین تر ضروری است مشتریان درخواست خود را اعلام کنند. کابلهای خودنگهدار سه فاز در اقسام 4، 5 و 6 سیمه و در سایزهای 25 تا 120 قیمت این کابلها با توجه به مقدار سفارش مشتریان تنظیم و در اختیار آنها قرار میگیرد.
⚡️⚡️ برای خرید کابل آلومینیومی زمینی با کیفیت روی آن کلیک کنید. ⚡️⚡️
مزایای کابل خودنگهدار آلومینیومی
از مزایای استفاده از کابلهای خودنگهدار میتوان به موارد زیر اشاره کرد:
- قابلیت اطمینان شبكه را در برابر شرایط جوی و اتفاقات ناشی از برخورد اشیاء خارجی افزایش میدهد.
- انرژی توزیع نشده به میزان قابل توجه ای را کاهش میدهد.
- هزینه شاخه زنی در مناطق مشجر را میکاهد.
- با از بین رفتن جریان نشتی در درختان و تجهیزات، از تلفات کاسته میشوند.
- خطر آتش سوزی در مناطق مشجر و ممانعت از تخریب محیط زیست و مرگ حیوانات کاهش مییابد.
- در طراحی خطوط به علت كاهش فاصله حریم كابلهای خود نگهدار، شاهد آزادی عمل بیشتری خواهیم بود.
- قابلیت نصب خط جدید كابل خودنگهدار در كنار خط قبلی بر روی یك تیر وجود دارد.
- قابلیت نصب كابل خودنگهدار فشار ضعیف بر روی پایههای موجود خطوط 20 كیلو ولت نیز وجود دارد.
- قابلیت نصب خطوط تلفن و فیبر نوری روی یك پایه مشترك با حفظ حریم 5 متر
- ترمیم تیر شكستگی در خطوط كابل خود نگهدار در مقایسه با خطوط هوایی معمول و استمرار در ارائه خدمات به مشتركین آسانتر است.
قیمت کابل خودنگهدار آلومینیومی
بدیهی است که مهمترین معیار در تعیین قیمت روز کابل خودنگهدار، نرخ روز آلومینیوم است و نوسانات آن اثر مستقیمی بر این امر بر جای خواهد گذاشت. علاوه بر این قیمت مواد عایقی و نیز مس برای گونه فشار متوسط در محاسبه قیمت لحاظ می شوند.
البته موارد دیگری نیز در پیشنهاد قیمت به مشتریان دخالت دارند. که یکی از نکات متمایز کنندهی شرکتها و تامین کنندگان دقیقاً همین مورد میباشد. با نظر به ویژگیهای مد نظر در سفارش مشتریان از لحاظ کمی (متراژ درخواست شده) و کیفی، قیمت انواع کابل خودنگهدار پیشنهاد شده و بعد از تایید مشتریان، مراحل آماده سازی و تحویل سفارش صوت میگیرد.
در فروشگاه اینترنتی پاسارگاد نوین ساختاری طراحی شده است تا کاربران و مشتریان از قیمت کابل خودنگهدار تک فاز و سه فاز به راحتی مطلع شوند و با آگاهی مفید از مشخصات فنی و کیفیت تولید، به انتخاب و خرید محصول مناسب اقدام بورزند.
انواع کابل خودنگهدار
کابلهای خودنگهدار دارای هادی آلومینیومی و عایق پلی اتیلن شبکهای یا کراس لینک میباشد.کابل خودنگهدار ۴ رشته، کابل خودنگهدار ۵ رشته و کابل خودنگهدار ۶ رشته جزء کابلهای خود نگهدار میباشند. کابلهای خودنگهدار چهار رشته که این نوع کابلها برای سه رشته فاز و یک رشته نول جهت روشنایی در نظر گرفته میشود. کابل خودنگهدار ۵ رشته: این نوع کابل از سه رشته فاز و یک رشته روشنایی و یک رشته مسنجر نول تشکیل شده است. هادی این نوع کابل خودنگهدار ۵ رشته از جنس آلومینیوم آلیاژی میباشد. کابل خودنگهدار ۶ رشته: این نوع کابل از سه رشته فاز یک، رشته نول یک رشته روشنایی یک رشته مسنجر با سطح مقطعهای یکسان و متفاوت تشکیل شده است. کابل های خودنگهدار ۶ رشته دارای هادی فاز از نوع آلومینیوم سخت میباشد. این کابلها به صورت تابیده و فشرده روی هم قرار دارند.
کابلهای خودنگهدار از نظر قیمت بسیار مناسب میباشد. وزن کابلهای خودنگهدار کم میباشد و مقاومت بالایی در برابر پارگی و خوردگی دارند. همچنین کابلهای خودنگهدار به دو دسته تقسیم میشوند:
دسته اول: کابلهای خودنگهدار فشار ضعیف و (دسته دوم ) کابلهای خودنگهدار فشار متوسط میباشد. جنس سیم برای کابلهای 20 کیلو ولت از فولاد و برای کابلهای فشار ضعیف از آلیاژ آلومینیوم میباشد. در ساختار کابل خودنگهدار فشار ضعیف از سیم نگهدارنده به عنوان سیم نول استفاده میکنند. عایق کابلهای خودنگهدار فشار ضعیف از ماده گرما سختی بر پایه پلی اتیلن شبکهای به رنگ سیاه میباشد. عایق باید در مقابل عوامل جوی، پرتو فرابنفش خورشیدی، کشش و سایش مقاوم باشد. کابل خودنگهدار فشار متوسط از سه رشته کابل که به دور یک رشته سیم فولادی میباشد تشکیل شده است. برای خواندن مطالب بیشتر کلیک کنید.
سوالی دارید؟
کارشناسان ما پاسخگوی سوالات شما هستند
کابل خودنگهدار هوایی
کابل خودنگهدار هوایی در چندین سال اخیر به صورت گستردهتر مورد توجه قرار گرفته است. این کابلها دارای مزایای بسیاری هستند. یکی از مهمترین مزایای آن استفاده در محیطهایی با بافت غیر شهری و دارای ارتفاع زیاد است. این کابلها جایگزین مناسب برای کابلهای فشار ضعیف در مناطق مرتفع است. در این مناطق امکان ایجاد شبکه کابلی دفنی به سختی میسر میشود. لذا استفاده از کابل خودنگهدار هوایی باعث کاهش اختلالات شبکه فشار ضعیف میشود.
از ویژگیهای کابل خودنگهدار هوایی می توان به مواردی مانند:
وزن مناسب
عایق XPLE
مقاومت کافی در برابر شرایط نامساعد آب و هوایی اشاره نمود.
این کابلها به سه دسته کلیفشار ضعیف
فشار متوسط
فشار قوی تقسیم می شوند.
کابل خودنگهدار فشار ضعیف دارای دو مدل تک فاز و سه فاز است که بر دارای دو الی شش رشته هستند. هادی آنها از جنس آلومینیوم بوده و از نوع رشته تابیده شده می باشند.
آلومینیوم بکار رفته در آن دارای 99.5 درصد خلوص است. هادی رشته نول به صورت غیر فشرده و از جنس آلومنیوم با ترکیب مینزیوم و سیلسیوم است. عایق این کابلها از مقاومت گافی برخوردارند و از پلی انیلن تشکیل شده اند. دارای رنگ بندی نیستند و به صورت تک رنگ مشکی عرضه می شوند. این عایقها به گونهای طراحی شده اند که نسبت به اشعه فرابنفش خورشید و کشش و سایش مقاوم هستند.
مدلهای فشار متوسط دارای سه رشته کابل هستند که به دور یک رشته سیم فولادی پیچیده شده است. این کابلها به صورت تک فاز و سه فاز ارائه میشوند. هادی از جنس آلومینیوم با خلوص 99 درصد است.
کابل خودنگهدار هوایی فشار قوی از مقاومت بالایی در مقابل خوردگی و پوسیدگی و شرایط آب و هوایی برخوردار است. به همین دلیل در موارد بسیاری کاربرد دارند.

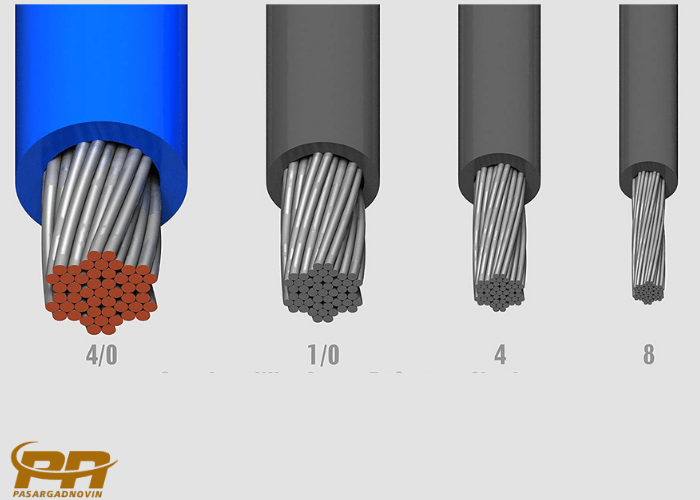

کابل خودنگهدار آلومینیوم
این کابلها دارایهادی از جنس آلومینیوم بوده و در ابعاد و اندازههای مختلف عرضه میشود.
از مهمترین ویژگیهای این کابل می توان به وزن کم و
تعداد رشته مختلف اشاره کرد. این کابلها در مقابل خوردگی و پوسیدگی مقاوم هستند و امکان پوسیدگی در آنها وجود ندارد. دارای روکش عایق با موادی مانند PVC و XLPE هستند. کابل خودنگهدار آلومینیوم دارای تعداد رشتههای 2 تا 16 است.
از کابل خودنگهدار آلومینیومی در موارد زیر استفاده میشود:سیستمهای توزیع برق
کارخانههای صنعتی
سیم و کابل کشی مناطق مختلف
کابل کشی لوازم و تجهیزات الکترونیکی
انواع ساختمانها
استفاده از کابل خودنگهدار دارای مزایای زیر است:
کاهش اتلاف انرژی
کم بودن هزینه نصب و کابل کشی
قیمت مقرون به صرفه
کاهش سوء استفاده از نظر سرفت
هزینه کم تعمیر و نگهداری
افزایش سطح ایمنی و اطمینان
کابل خودنگهدار 20 کیلو ولت
کابلهای خودنگهدار دارای هادیهای آلومینیومی و عایق یا اتصالات عرضی پلی اتیلن هستند، این کابلها برای استفاده در خطوط هوایی توزیع برق ارائه میشوند.
ولتاژ نامی یا ولتاژ نامی یکی از مهمترین مشخصات فنی کابل فشار متوسط ۲۰ کیلو ولت خودنگهدار است. برای نصب کابل خودنگهدار ولتاژ متوسط ۲۰ کیلو ولت روی پایهها به سیم ماساژور نیاز است. این سیم برای کابلهای فشار متوسط از فولاد و برای کابلهای کم فشار از آلیاژ آلومینیوم ساخته شده است. در کابل خود نگهدارنده فشار کم، از سیم نگهدارنده به عنوان سیم خنثی نیز استفاده میشود.
نوع و ضخامت عایق مورد استفاده در ساخت کابلهای خود نگهدار 20 کیلو وات ارتباط مستقیمی با سطح ولتاژ اسمی آن دارد. عایق فیلامنتهای فاز، سبک و خنثی در کابلهای خودنگهدار از پلی اتیلن متقاطع مشکی XLPE و HDPE از پلی اتیلن با چگالی بالا برای الیاف آنی ساخته شده است. مزایای فنی و اقتصادی کابلهای خودنگهدار باعث استفاده از آنها در شبکههای هوایی فشار متوسط شده است. همانطور که گفته شد طراحی و ساختار این کابلها با کابلهای خود نگهدار فشار ضعیف متفاوت خواهد بود.
کاربرد کابل خودنگهدار ۲۰ کیلوولت
- خطوط اصلی توزیع برق در مناطق شهری با تراکم جمعیت کم و مناطق روستایی
- هوارسانی به پمپهای آب کشاورزی
- تامین برق کارخانجات و واحدهای صنعتی
- امکان نصب بر روی تیر برق یا سطح خارجی دیوارهای مراکز صنعتی
- تامین برق مطمئن و سریع پروژههای ساختمانی و صنعتی در سطح ولتاژ ۲۰ کیلو ولت
کابل خودنگهدار 6رشته
کابل خودنگهدار 6رشته یا شش سیمه کابلی است که در خطوط برق فشار ضعیف در ایران استفاده میشود. تقاضای بازار باعث میشود که تولید و فروش این نوع کابلهای هوایی در آمار قابل توجه باشد. طراحی و تولید کابلهای برق بر اساس چندین اصل است. استانداردها و الزامات فنی تعیین شده توسط سازمانهای استاندارد و مرتبط و نیازهای کاربران و شرایط حاکم بر شبکه برق از مهمترین اصول تولید این کابلها میباشد. کابلهای خودنگهدارنده فشار پایین نیز با همین کیفیت تولید و عرضه میشوند.
کابلهای خودنگهدار ولتاژ پایین با تعدادی رشته یا سیم مختلف ساخته میشوند. در نوع سه فاز این کابلها دو گروه ۵ سیم و ۶ تایی در شبکههای برق ایران رایج است. ساختار کابل ۶ سیم خودنگهدار به شرح زیر است:
- سه رشته برای فازها: با یک سنبله یا برآمدگی طولی روی عایق مشخص میشود. فازها یک، دو و سه خار دارند.
- ریسمانی برای فاز عبور (روشنایی): این رشته بدون خار است.
- یک رشته برای صفر: سطح عایق این رشته پر از خار است که اصطلاح هزار خار برای آن به کار میرود.
- نگهدارنده رشته (پیام رسان): صاف و بدون خار، اغلب مشخصات کابل روی این رشته درج میشود.
جنس اجزای کابل خودنگهدار 6 رشته
- رسانای مربوط به رشته های فاز و نول از جنس آلومینیوم ساخته شده است.
- سیم نگهدارنده از فولاد گالوانیزه ۶ رشته در کابل خود نگهدارنده ساخته شده است.
- عایق مورد استفاده در این محصول بیشتر پلی اتیلن شبکهای (XLPE) میباشد.
کابل خودنگهدار 16
این کابلها تحت عنوان 16+16*1 خوانده میشوند و دارایهادی از جنس آلومینیوم هستند. این کابلها در دو حالت تک فاز
سه فاز عرضه میشوند. این کابلها در خطوط هوایی و توزیع انتقال نیرو استفاده میشوند. دارای سطح مقطع 16 هستند و از تعداد 1 تا 2 رشته تکشیل شده اند. ولتاژ 0.6 ولت را پشتیبانی می کند.
کابل خودنگهدار 16 دارای روکش عایق از جنس XLPE است. این کابلها در دسته کابل فشار ضعیف قرار دارند. مهمترین کاربرد این کابل روشنایی معابر است. در مدلهای سه فاز دارای 3 رشته با سطح مقطع 25 میلی متر میباشد.
برندهای مختلف کابل خودنگهدار 16 را تولید نموده اند که از آنها میتوان به اختر و مسین و سیمیا و البرزالکتریک و ماهان اشاره نمود. این کابل تحت استاندارد ملی و بین المللی تهیه و تولید شده است و در شاخههای 100 تا 500 و 1000 متری به فروش میرسد.
از مزایای این کابل میتوان به موارد زیر اشاره نمود:قیمت مناسب
وزن کم
جایگزین مناسب برای کابل مسی 16
مقاومت بالا
دارای روکش از جنس XLPE
پشتیبانی از جریان فشار ضعیف
قابلیت تحمل شرایط آب و هوایی سخت
ضد رطوبت
نمونههای مسی کابل خودنگهدار 16 دارای وزن بالا و قیمت بیشتری هستند. به همین دلیل برای پروژههای مختلف اغلب از کابل خودنگهدار آلومینیومی استفاده میشود.
کابل خودنگهدار 5 رشته
کابل خودنگهدار 5 رشته جزء پرکاربردترین کابلهای خودنگهداری محسوب میشود. این کابل در مواردی مانند خطوط توزیع برق در مسیرهایی با عرض کم اشاره نمود.
این کابل بهترین گزینه برای کابل کشی برق در جادههای پر درخت است. علت این امر کاهش خطرات ناشی از برخورد جسم خارجی در برخورد با کابلهای لخت است. کابل خودنگهدار 5 رشته دارایهادی از جنس آلومینیومی و عایق پلی اتیلن است. این کابل با عنوان فشار ضعیف شناخته میشود.
دو مدل محبوب کابل خودنگهدار 5 رشته و 6 رشته است. در مدلهای 5 رشتههادی به خوبی کشیده و تابیده میشود. طبق استاندارد AAC و استاندارد ASTM B231 تولید و عرضه بازار می گردد.
در این کابل رشته نول نیز وجود دارد که جنسهادی آن از آلومینیوم آلیاژی AAAC است. قیمت مناسبی دارد و در سایزهای وجود دارد. این کابلها رنگ بندی ندارند و به صورت تک رنگ مشکی عرضه شده اند. در این کابلهاهادی خنثی میباشد.
قیمت کابل خودنگهدار 5 رشته بسته به متراژ و ابعاد متغیر است و جهت استعلام قیمت دقیق و به روز از طریق راههای ارتباطی مندرج در سایت با ما در تماس باشید.
کابل تک فاز خودنگهدار
کابل تک فاز خودنگهدار برای استفاده در سیستمهای توزیع و انتقال نیرو. کابل تک فاز خود نگهدار سبکتر از کابل مسی است، بنابراین نصب آن نیز آسانتر است. این کابل تک فاز از ۳ رشته کابل آلومینیومی با یک هادی نیمه هادی تشکیل شده است. عایق کابل تکفاز خود نگهدارنده از پلی اتیلن شبکهای ساخته شده است.
ویژگیهای کابل تک فاز خودنگهدار
ضخامت عایق نول کابل خودنگهدار تکفاز ۱.۶ میلی متر، ضخامت کابل تک فاز خودنگهدار ۱.۲ میلی متر و ضخامت نور کابل تک فاز خودنگهدار ۱.۲ میلی متر است. کابل تک فاز خود پشتیبانی میتواند با استاندارد NFC ۳۳-۲۰۹ مطابقت داشته باشد. وزن کابل تک فاز خودنگهدار ۲۷۸ گرم بر متر است. حداکثر تحمل حرارت کابل خودنگهدار تک فاز ۹۰+ درجه سانتیگراد است فرکانس کابل تکفاز خودنگهدار ۵۰ هرتز و ولتاژ آن ۰.۶ / ۱ کیلو ولت است.
کابل برق تک فاز عنوانی است که برای معرفی دو گروه از کابلهای برق استفاده میشود:
- دسته اول کابلهایی هستند که در شبکه و سیستم تکفاز استفاده میشوند
- و دسته دوم کابلهایی هستند که دارای رشته هادی هستند.
کابل خودنگهدار فشار ضعیف
کابل خودنگهدار از یک هادی آلومینیومی، عایق XLPE و یک سیم نگهدارنده (مسنجر) تشکیل شده است. سیم نگه دارنده در ساختمان کابل خودنگهدار فشار ضعیف در نقش سیم نول نیز به کار میرود. هادی روشنایی و فاز کابل خودنگهدار فشار ضعیف، رشته تابیده شده و فشرده گرد بوده و جنس آن از آلومینیوم H12 یا EC1350 با خلوص حداقل 99/5 درصد میباشد. علاوه بر این تعداد رشتههای هادی روشنایی و فاز 7 رشته در مقاطع تا 50 میلیمتر، و 12 رشته در مقطع 70 حداقل و 19 رشته در مقاطع بالاتر است. هادی رشته نول نگهدارنده، از گونه 7 رشته تابیده و غیر فشرده گرد بوده و جنس آن از آلومینیوم آلیاژی منیزیم سلسیوم 6101 میباشد.
عایق کابل خودنگهدار فشار ضعیف، به رنگ سیاه بوده و از متریال گرما سختی بر پایه پلی اتیلن شبکهای است. عایق میبایست در برابر عوامل محیطی و پرتوی UV خورشید، کشش و سایش استقامت باشد. عایق به شیوه اکستروژن بر روی هادی قرار میگیرد.
نامگذاری و دسته بندی کابلهای خود نگهدار فشار ضعیف از نوع تک فاز و سه فاز بر حسب تعداد رشته مورد استفاده به شکل زیر است:
- کابل خودنگهدار شش رشته: شامل سه رشته فاز که یک رشته آن روشنایی معابر، یک رشته دیگر و یک رشته نگهدارنده
- کابل خودنگهدار پنج رشته: شامل سه رشته فاز که یک رشته آن روشنایی معابر و یک رشته دیگر نول نگهدارنده
- کابل خودنگهدار سه رشته: شامل یک رشته فاز که یک رشته آن روشنایی معابر و یک رشته دیگر نول نگهدارنده
- کابل خودنگهدار دو رشته: شامل یک رشته نول و یک رشته فاز (مختص کابل سرویس رسانی و تغذیه تک فاز)
کابل خودنگهدار فشار متوسط
کابل خودنگهدار فشار متوسط، شامل سه رشته کابل پیچیده شده به دور یک رشته سیم نگهدارنده از جنس فولادی میباشد که به اصطلاح کابل به یکدیگر تابیده شده هوایی (ABC) نام گذاری میشود، و در کشور ما با نام کابل خودنگهدار شناخته شده است. کابلهای خود نگهدار فشار متوسط را میتوان در سطح مقطعهای گوناگونی قابل طراحی نمود که سایزهای استاندارد موجود در صنعت برق در برگیرنده کابلهای سه فاز 35، 70، 120 و 150 میلی متر مربع میباشد. این خطوط هوایی در برابر عوامل محیطی همچون پرتو ماوراء بنفش موجود در نور خورشید حضور دارند و الزامی است که عایق خارجی آن در مقابل این عوامل از مقاومت بسیار مطلوبی برخوردار باشد که این موضوع با اهمیتترین اختلاف ساختاری این کابل و کابلهای زمینی به شمار میرود. هادی کابل خودنگهدار فشار متوسط میبایست مقطع گرد باشد و جنس آن از رشتههای آلومینیومی چند مفتولی و غیرآلیاژی در میزان و قطر معین شده، به یکدیگر تابیده و فشرده باشد.
لایهای اکسترود شده از متریال نیمه رسانا با ترکیب پلی اتیلن شبکهای که در کاهش تخلیههای جزئی و یکنواخت سازی میدان الکتریکی را ایفا نقش میکند. بر اساس استاندارد ۲ IEC 60502- به طور مستقیم بر روی هادی مورد استفاده قرار میگیرد. این پوشش میبایست به صورت کامل به عایق چسبیده و عاری از هر نوع سطوح ناهموار باشد و در شرایط ضروری نیز به سهولت از روی هادی برداشته شود. سیم نگهدارنده لخت میبایست از رشته سیمهای فولادی گالوانیزه بر اساس استاندارد ۴۹۸ ASTM B با پوشش تهیه شوند. به منظور استفاده در مناطقی که با هر خوردگی هادی بسیار مواجه هستند، میتوان هادیهای فولادی در پوشش آلومینیومی (Steel Clad Aluminum) به کار گرفت.
بهروز رسانی در تاریخ 1402/06/26
